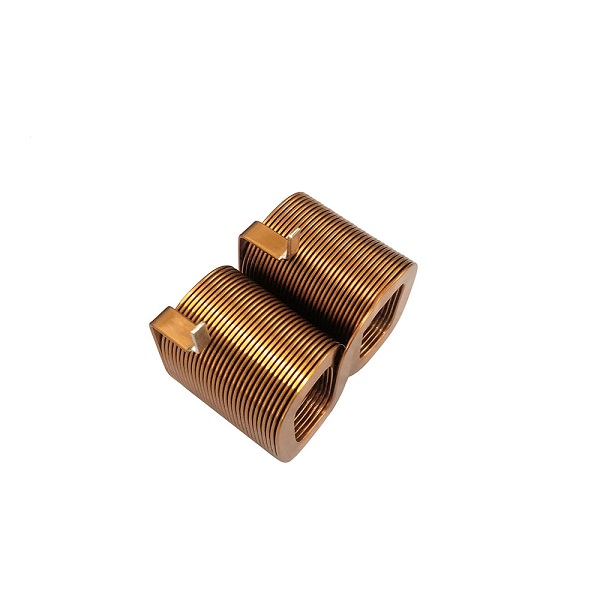

5G通信扁平线圈
5G通信扁平线圈
5G通信扁平线圈
5G通信扁平线圈

5G通信扁平线圈

  • 品牌:丰协电子
    产地:中国东莞
    规格:定制
  • 参数


可定制范围


线圈后加工工艺项目

扁平线圈

小贴士

材料

200℃~220℃漆包铜线、漆包铝线、裸铜线、裸铝线等扁平线

使用200~220级扁平线,耐温性能好

线厚(mm)

0.05~6.0

可以绕制的线径宽厚比最大为30倍

线宽(mm)

0.6~20.0

/

横截面积(mm²)

0.1~60mm²

/

绕线方式

立绕、平绕、双线并绕、8字型联绕

/

绕线方向

顺时针绕线、逆时针绕线

/

线圈内孔形状

圆形、矩形、跑道型、三角形、梯形

/

线圈后加工工艺

绕线、PIN折弯、脱漆皮、焊锡、打孔、PIN拍扁、铆接、焊接、攻牙等

内孔直径需为线宽的1.5倍以上

线圈高度(圈数)

≤95mm(0.75~200 Turns)


≤95mm(0.75~200 Turns)线圈高度的计算方法:

高度=线厚(T)*间隙系数(Coef)*圈数(Ts)
