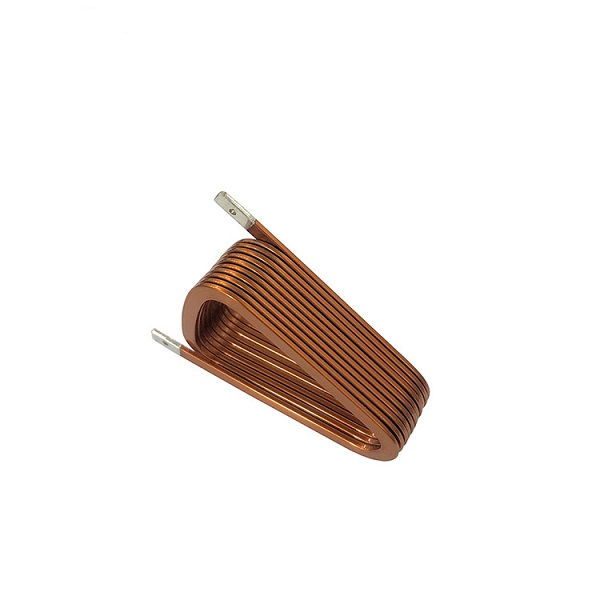

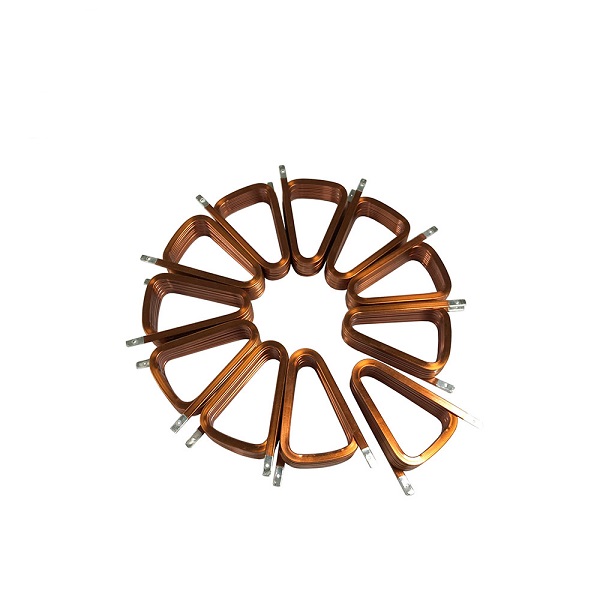

电机线圈

材料

200℃~220℃漆包铜线、漆包铝线、裸铜线、裸铝线等扁平线

使用200~220级扁平线，耐温性能好

线厚（mm）

0.05~6.0

可以绕制的线径宽厚比最大为30倍

线宽（mm）

0.6~20.0

/

横截面积（mm²）

0.1~60mm²

/

绕线方式

立绕、平绕、双线并绕、8字型联绕

/

绕线方向

顺时针绕线、逆时针绕线

/

线圈内孔形状

圆形、矩形、跑道型、三角形、梯形

/

线圈后加工工艺

绕线、PIN折弯、脱漆皮、焊锡、打孔、PIN拍扁、铆接、焊接、攻牙等

内孔直径需为线宽的1.5倍以上

线圈高度（圈数）

≤95mm(0.75~200 Turns)

≤95mm(0.75~200 Turns)线圈高度的计算方法：

高度=线厚（T）*间隙系数（Coef）*圈数（Ts）
