空心线圈断线故障该怎么排查

空心线圈断线故障排查需按“外观检查→导通测试→环境排查→根源定位”步骤从直观判断到工具验证准确锁定断点位置保障电路参数稳定契合不同应用场景使用需求

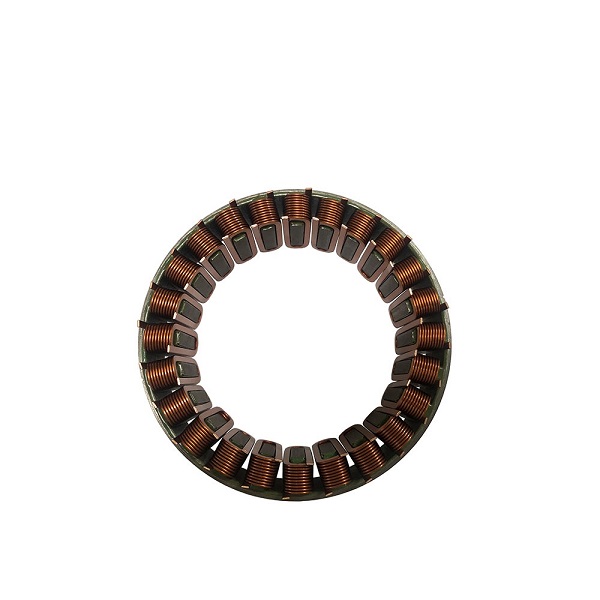

外观检查优先开展直观观察空心线圈绕组是否有明显断裂痕迹绕线是否存在松散局部凸起或凹陷高频应用空心线圈绕线较细需查看绕线密集区域是否有发丝状断点引脚与线圈绕组连接处是易断线部位检查引脚是否氧化锈蚀焊盘是否脱落虚焊观察线圈表面是否有磨损灼烧变形迹象高温环境使用的空心线圈需留意绕线绝缘层是否老化脆裂露出铜芯高精空心线圈还需检查绕线排线是否整齐有无交叉挤压导致的断线

导通测试借助工具验证选用万用表蜂鸣档或电阻档将表笔分别连接空心线圈两端引脚若万用表无蜂鸣反馈或电阻显示无穷大说明线圈存在断线多抽头空心线圈需逐点测试各抽头与引脚的导通性逐步缩小断点范围贴片式空心线圈测试时确保表笔与焊盘接触良好避免因接触不良造成误判测试前清洁引脚或焊盘表面氧化层提升测试准确性若条件允许用示波器辅助检测观察线圈是否有正常信号传输无信号则大概率存在断线

环境与安装场景排查分析空心线圈使用环境振动频繁场景如汽车电子用空心线圈长期振动易导致引脚疲劳断裂或绕线松散摩擦断线检查安装是否牢固有无松动现象高温环境会加速绕线绝缘层老化使绕线变脆易断需确认使用温度是否超出线圈额定耐温范围安装过程中是否存在拉扯引脚挤压线圈的情况焊接操作不当如温度过高时间过长会损伤引脚与绕组连接处导致隐性断线线圈周边若有尖锐元件可能造成绕线磨损需检查周边是否有磨损痕迹

根源定位与针对性处理引脚处断线多为虚焊或氧化用烙铁重新焊接引脚焊接前用酒精清洁氧化层选用适配焊锡确保焊接牢固绕线中间部位断线若为高精绕制的空心线圈建议更换同型号产品避免自行绕制导致电感值Q值等参数偏差振动导致的断线安装时增加缓冲垫加固线圈固定结构减少振动影响高温导致的断线更换耐高温材质绕线的空心线圈改善设备散热环境避免温度持续超标磨损导致的断线调整线圈安装位置远离尖锐元件或增加防护套管

预防措施提前规避风险选型时按应用场景选择适配的空心线圈高频大电流场景优先选粗绕线高韧性材质的产品汽车电子医疗设备用空心线圈需注重抗振动耐高温性能安装过程中避免拉扯挤压线圈引脚焊接温度控制在230-260℃焊接时间不超过3秒定期检查振动高温环境下的空心线圈发现绕线松散引脚氧化绝缘层老化等迹象及时维护或更换存放空心线圈时避免重压保持干燥通风防止引脚氧化绕线受潮
